Микротоннелирование

Современное строительство предлагает много новых способов избежать ненужных разрушений и неудобств при прокладке подземных коммуникаций: тепло- и водопровода, систем канализации и др. В частности, для этого используется технология микротоннелирования, позволяющая проводить подземные работы без вреда для поверхностного ландшафта. Особенно актуально это для тех районов города, где монтаж новых коммуникаций с помощью старых методик невозможен. Это касается, в первую очередь, мест, где расположены исторические и особо охраняемые природные зоны, транспортные пути (в том числе, взлетно-посадочные полосы), естественные преграды (чаще всего водоемы).

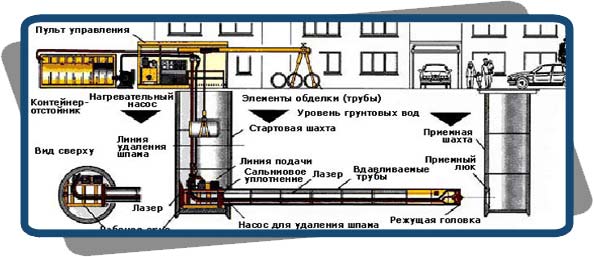

Схема микротоннелирования:

Схема микротоннелирования

Использование технологии микротоннелирования происходит следующим путем. Отправной точкой процесса прокладки труб становится строительство стартовых и приемных шахт, срез которых может представлять собой как круг, так и квадрат. Размер этих сооружений зависит от используемого при бурении микрощита проходческого комплекса. После приведения в действие этой системы буровая головка приходит в движение и начинается процесс прокладки скважины. В буровую головку подается вода, помогающая транспортировать из резца разработанный грунт, который благополучно удаляется. Как только микрощит полностью погружается в возникающую скважину, к нему при помощи гидравлических домкратов крепится прокладываемый трубопровод. Управление осуществляется с помощью лазера, который позволяет следить за направлением движения установки. Как только трубопровод встает на положенное место, а установочный комплекс появляется в приемной шахте, вспомогательные устройства (домкраты в начале пути и микрощит в конце) демонтируются.

Лазер для определения траектории движения микрощита (1) и лазерная мишень (2):



Описанный метод подземного строительства делает возможным при малых затратах осуществлять работы по монтажу городских подземных коммуникаций, установке футляров для электрокабелей, оснащению естественных водоемов системой подводящих конструкций, созданию поддерживающих систем для крупных тоннелей и др.

Сегодня технологии микротоннелирования используются по большей части при прокладке трубопроводов в тех местах, где по каким-либо причинам традиционные методы либо трудно применимы, либо вообще невозможны.
