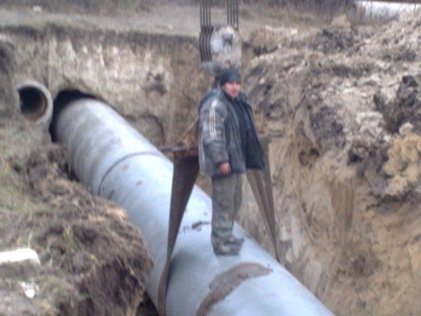

Строительство стальных футляров диаметром 1220 мм под магистральный водопровод, длиной от 30 до 70 метров. г.Золочев. Львовской обл. Грунт мергель 5 категория.

Установка ГНБ Ditch Witch 2720 используем для пилотного бурения а также для прокладки футляров до 720 мм. 240 метров штанг.

Строительство пары стальных футляров диаметром 1020 мм длиной 2х35 метров. Грунт плотная глина (белозерка). Запорожская обл.

Установки собственного производства УНП 1200 мощностью до 120 тонн используем для прокладки футляров диаметром до 1420 мм, а также бетонных коллекторов диаметром 1500 мм. 100 метров штанг.

Разборная опалубка используется для установки проколочной машины или монтажа колец в нестабильных грунтах.

Для тех, кого интересует горизонтальное направленное бурение, проколы ГНБ, установка направленного бурения, прокладка коммуникаций - компания «Чикур» рада приветствовать Вас на своем сайте!
   Главная      Оборудование ГНБ

Строительное оборудование для бестраншейных технологий

Одним из основополагающих в технологии ГНБ является принцип постоянного отслеживания параметров буровой головки при пилотном бурении, что позволяет оперативно управлять процессом формирования трассы прокладки коммуникаций в соответствии с проектной.

Приемник RD385L
При работе приемник находится в руках оператора. Он принимает  передаваемую зондом информацию, такую как: крен, угол наклона, глубина, положение бурильной головки, уровень заряда батареи и температура зонда.
Приемник RD385L имеет ряд режимов, которые позволяют использовать его как стандартный локатор для локализации кабелей или труб.





Дистанционный монитор RD385 DataView (опционально)

Дистанционный монитор, на котором отображается информация (крен, угол наклона, глубина), получаемая приемником RD385L. Устанавливается на бурильной машине для обеспечения удобства рулевого управления. Он отображает ту же информацию, что и индикатор приемника, и может получать информацию от приемника, находящегося на расстоянии  >250 м. На удаленном индикаторе отображается информация об углах продольного и поперечного наклона, о температуре излучателя и о состоянии аккумуляторной батареи







ОПАЛУБКА  РАЗБОРНАЯ  ПЕРЕДВИЖНАЯ  ОР-1,5

Далее цикл повторяется. Опалубка разборная  передвижная ОР-1,5 предназначена для проведения работ по прокладке новых и замене старых трубопроводов с последующим монтажом железобетонных колец.

Диаметр монтируемого ж/б кольца  (max)     1,5 м
Высота пояса:
- первый пояс
0,6 м
- последующие
0,8 м
Усилие подъема  (max)                              300 кН

Установка железо-бетонных колец производится внутри опалубки. Подъем опалубки осуществляется двумя гидроцилиндрами с опиранием силовой балки на железо-бетонное кольцо. По мере выдвижения опалубки образуются пустоты между кольцом и опалубкой заполняются насыпным грунтом. После этого производится монтаж следующего кольца.
