   Главная      Установки ГНБ – УНП-575

Установки направленного прокола УНП-575, УНП-325, УНП-1200

Одним из основных направлений деятельности компании «Чикур» является производство установок горизонтально направленного прокола собственной разработки (отличаются от установок ГНБ большей экономичностью, компактностью и малым весом). Установка направленного прокола в приямок может монтироваться с помощью экскаватора или в разобранном виде вручную. Предлагаем вашему вниманию рассмотреть одну из наших установок ГНБ - Установка направленного прокола УНП-575

Установки ГНБ – УНП-575

Установка направленного прокола УНП-575 предназначена для бестраншейной прокладки коммуникаций диаметром до 575 мм на расстояние 100 м. и более под автомобильными и железными дорогами, реками и иными препятствиями.
Диаметр канала — от 65 до 575 мм и более, в зависимости от категории грунта. Канал выполняется методом направленного прокалывания пилотной скважины с последующей обратной протяжкой расширителей и последующей затяжкой трубы. Привод установки осуществляется от маслостанции.

Цена установки ГНБ – УНП-575: 96 000 грн (12000 $)

ВНИМАНИЕ: По сравнению с зарубежным аналогом Р-80 фирмы Dich Wich (США) установка УНП-575 позволяет протягивать трубопроводы вдвое больше диаметра, работать в очень стесненных условиях, более удобна в эксплуатации и обслуживании, дешевле в ремонте, а самое главное в несколько раз дешевле! По сравнению с установкой направленного прокалывания УНП-630 ОАО «Михневский ремонтно-механический завод» (Московская область), установка УНП-575 дешевле. Цена УНП-630 (длина прокола до 100 м, уширитель от ф 80 до ф 630 мм,) в стандартной комплектации 1 070 000 руб (около 36 000 $)


Фото УНП-575:

Установка ГНБ
Преимущества  установки управляемого прокола УНП 575:

- низкая стоимость установки направленного прокола при качественном изготовлении;

- большая мощность при малых размерах;

- прокол с управлением траекторией на дистанцию 100 метров и более;

- вращающийся шток силового цилиндра и скошенный наконечник позволяют точно управлять траекторией прокола;

- положение наконечника в грунте отслеживается с помощью датчика и локатора;

Характеристики установок направленного прокола УНП-325, УНП-575, УНП-1200

Характеристики



УНП-325

УНП-575



УНП-1200

Прямая/обратная тяга; тонны 21/15
40/30 120/90
Ход поршня; мм 1100
1100 1100
Диаметр штанги; мм 36
45 80
Рабочая длина штанги; мм 1000
1000 1000
Номинальный диаметр расширения канала; мм 325
575 1420
Длина прокола управляемого; м 50
50
50
Производительность  маслостанции; л/мин до 50 до 50 до 50
Максимальное  давление масла; МПа 22
22 22
Средняя скорость проходки канала; м/мин. 1
0,5 0,2
Высота  от основания платформы до оси прокола; мм 200
400 500
Рабочий вес установки; кг 150
220 600
Количество штанг;шт 25
30 50
Расширители – макс. диаметр; мм 225
525
525
Резаки – макс диаметр; мм
-
-
1220
Цена установки; грн

7200
96000
договорная в зависимости от комплектации

В комплект поставки установки входит оборудование:
- контейнер-шахта имеет два положения: транспортное - 1,7 м, рабочее 2,9 м. (может быть также цельносварная длиной 2.9м);
- комплект буровых штанг 30 штук
;
- комплект инструмента и принадлежностей;
- комплект раширителей  до 375 мм
;
- комплект средств  локации – (поставка по дополнительному заказу, ориентировочно 8000 - 9000 $).

Установка направленного прокола мощностью до 160 тонн.
Компания «Чикур» по отдельному заказу изготовит установку мощностью 20, 80, 120 и 160 тонн.

Срок изготовления установки ГНБ.
Установка направленного прокола УНП-575 изготавливается под заказ. Срок  изготовления установки ГНБ составляет 21 день.

Продажа установок ГНБ.
Продажа установок направленного прокола, производимого компания «Чикур», осуществляется в Украине, России, Молдове, Белоруссии, а также в других странах СНГ. Производство установок управляемого прокола находиться в Одессе.


Фото производства установок управляемого прокола УНП-325, УНП-575, УНП-1200:

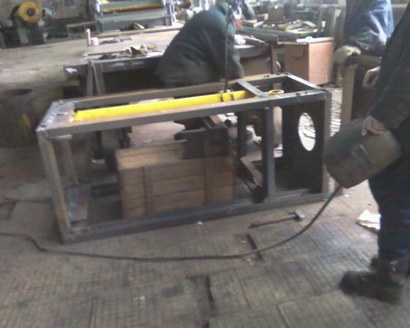

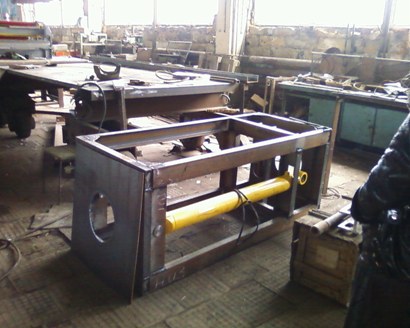

Установки направленного прокола УНП-575  Установки направленного прокола УНП-575

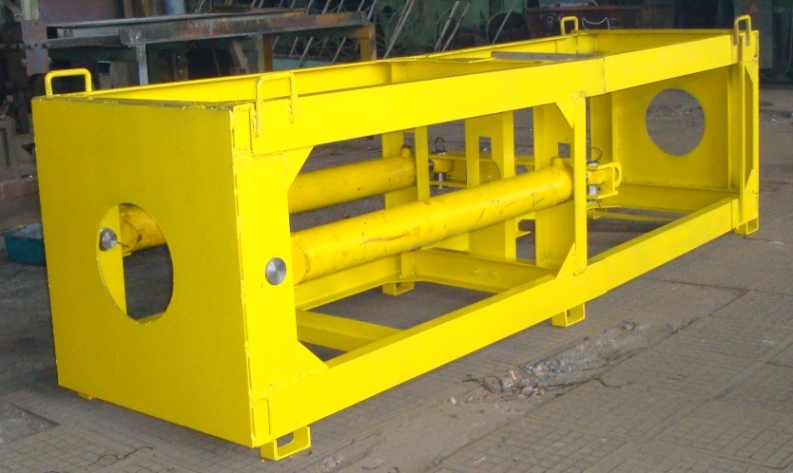

Установки направленного прокола УНП-575

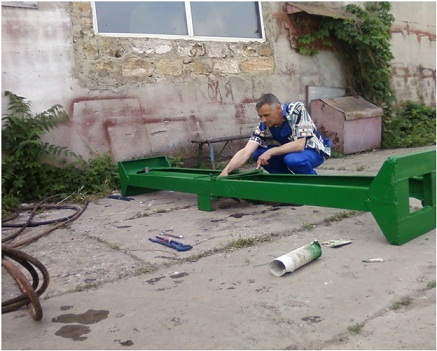

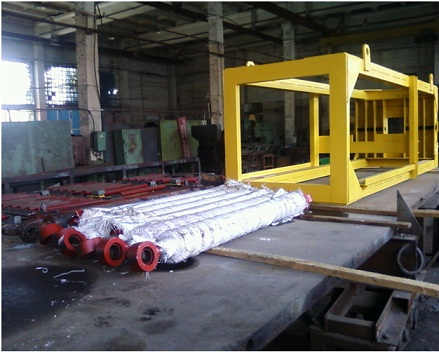

Установки направленного прокола УНП-325Установки направленного прокола УНП-1200
